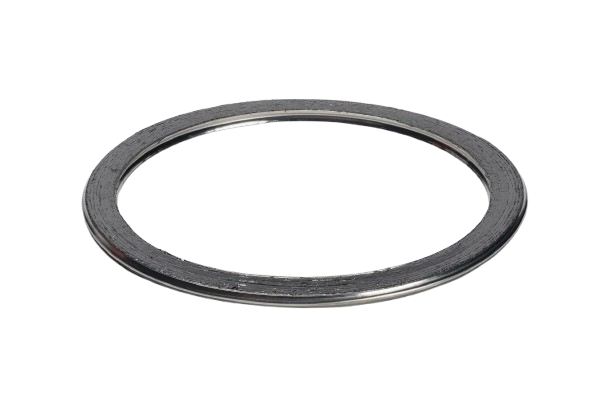

Прокладка СНП-В — Спірально-навита з внутрішнім кільцем
СНП-В (Спірально-Навита Прокладка з внутрішнім кільцем) — це комбінований ущільнювач підвищеної надійності. Вона складається з металевої V-подібної стрічки, що чергується з шарами наповнювача (графіт або PTFE), та оснащена додатковим внутрішнім сталевим кільцем.
``` Внутрішнє кільце забезпечує додаткову міцність, запобігає турбулентності робочого середовища та захищає основний ущільнювальний елемент від прямого термічного та механічного впливу потоку.
Особливості конструкції СНП-В:
- Внутрішнє кільце: Стабілізує прокладку на фланці, обмежує ступінь стиснення та захищає від "видування" наповнювача всередину труби.
- Пружинний ефект: Спіральна навивка компенсує температурні коливання та вібрації, підтримуючи герметичність у динамічних режимах.
- Висока стійкість: Витримує значний тиск та агресивні хімічні сполуки.
Технічні характеристики:
| Параметр | Значення |
|---|---|
| Тип виконання | В (з внутрішнім кільцем) |
| Матеріал каркаса | Корозійностійка сталь (AISI 304, 316, 321) |
| Матеріал наповнювача | Терморозширений графіт (ТРГ) / PTFE |
| Робочий тиск | до 25 МПа (250 бар) |
| Стандарт | ГОСТ 52376-2005 / ASME B16.20 |
Сфери застосування:
- З'єднання типу «виступ-впадина» та «шип-паз».
- Трубопроводи високого тиску на нафтопереробних заводах.
- Теплообмінники, котли та турбіни в енергетиці.
- Хімічні реактори та магістралі з високою швидкістю потоку.
Перевага типу В: Наявність внутрішнього кільця є обов'язковою для систем з вакуумом та для запобігання пошкодженню фланців при критичних навантаженнях.
```
